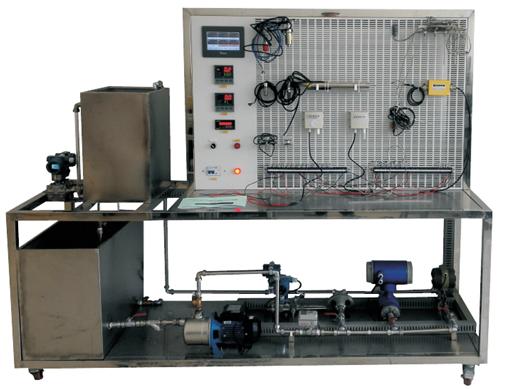

SBJYD-RT熱工測量實驗裝置
1.功能：
演示測量儀表的組成及種類，了解測量及測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
二、設備配置
1、電電源：單相交流220V±10% 50HZ
2、作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜3kVA
4、測參數據：壓力、溫度、流量、液位測量儀表。
三、系統組成
1、系統通過產品說明、零件展示、裝配演示、原理展示四個方面，講述了霍爾位移傳感器、霍爾轉速傳感器、壓電傳感器、濕敏傳感器、氣敏傳感器、電渦流傳感器、磁電傳感器、差動電容傳感器、差動變壓器、金屬箔應變傳感器、擴散硅壓力傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器、K型熱電偶、E型熱電偶、PT100鉑電阻等17個常用傳感器。
2、零件展示：單獨展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。
3、裝配演示：以真實的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構和4、裝配方法。具有快速裝配、慢速裝配、放大、縮小、旋轉視圖等功能。
5、原理展示：通過位移測量、振動測量、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理，并可動態顯示實驗結果，以此加深學生對傳感器的了解。
測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。
四、實訓功能
1. 能實現傳感器的認知；
2. 能實現離心泵的工作原理及特性認識；
3. 能實現電動調節閥的工作原理及特性認識
4. 能實現智能調節儀的認識和使用
5. 能實現流量積算儀的認識和使用
6. 能實現無紙記錄儀的認識和使用
7. 能實現渦輪流量計的工作原理認識和校驗
8. 能實現電磁流量計的工作原理認識和校驗
9. 能實現孔板流量計的工作原理認識和校驗
10. 能實現差壓變送器的工作原理認識和使用
11. 能實現擴散硅壓力傳感器的工作原理認識和操作
12. 能實現擴散硅液位傳感器的工作原理認識和校驗
13. 能實現電容式液位傳感器的工作原理認識和校驗
14. 能實現差壓液位傳感器的工作原理認識和校驗
15. 能實現Pt100鉑熱電阻的工作原理認識
16. 能實現平衡電橋的工作原理認識
17. 能實現T型熱電偶的工作原理認識
18. 能實現半導體熱敏電阻的工作原理認識
19. 能實現傳感器的零點和遷移的認識
|
